РЕМОНТ МЕХАТРОНИКА DSG 7

Ремонт мехатроника DSG 7 Audi А6 S-Tronik 0B5 проводился после жалобы клиента на появлении на приборной панели надписи индикатора неисправности: «Ошибка коробки передач! Дальнейшее движение возможно с ограничением крутящего момента» данное предупреждение предполагает продолжение езды с ограничениями по скорости и разгону и является поводом обратиться в автосервис.

Начинаем ремонт Ауди А 6 с компьютерной диагностики. В результате выявилась ошибка P174E (8940) - клапан 3 в части КП 2 сбой в электроцепи и ошибка - клапан основного давления электрическая неисправность. Делаем вывод, что блок управления не видит управляющий клапан основного давления.

Согласно разработанной заводом сводки ТПИ при данной ошибке требуется замена электрических плат. Снимаем блок мехатроника в сборе (фото 1), разбираем его (фото 2), снимаем платы (фото 3).

В результате детального осмотра мехатроника обнаружилась весьма необычная поломка: разрушение контактов в разъёме электронного блока управления и ответных разъёмов в платах. Контакты разрушены коррозией (фото 4). Откуда вода в разъёме, который каждый день купается в раскалённом масле?

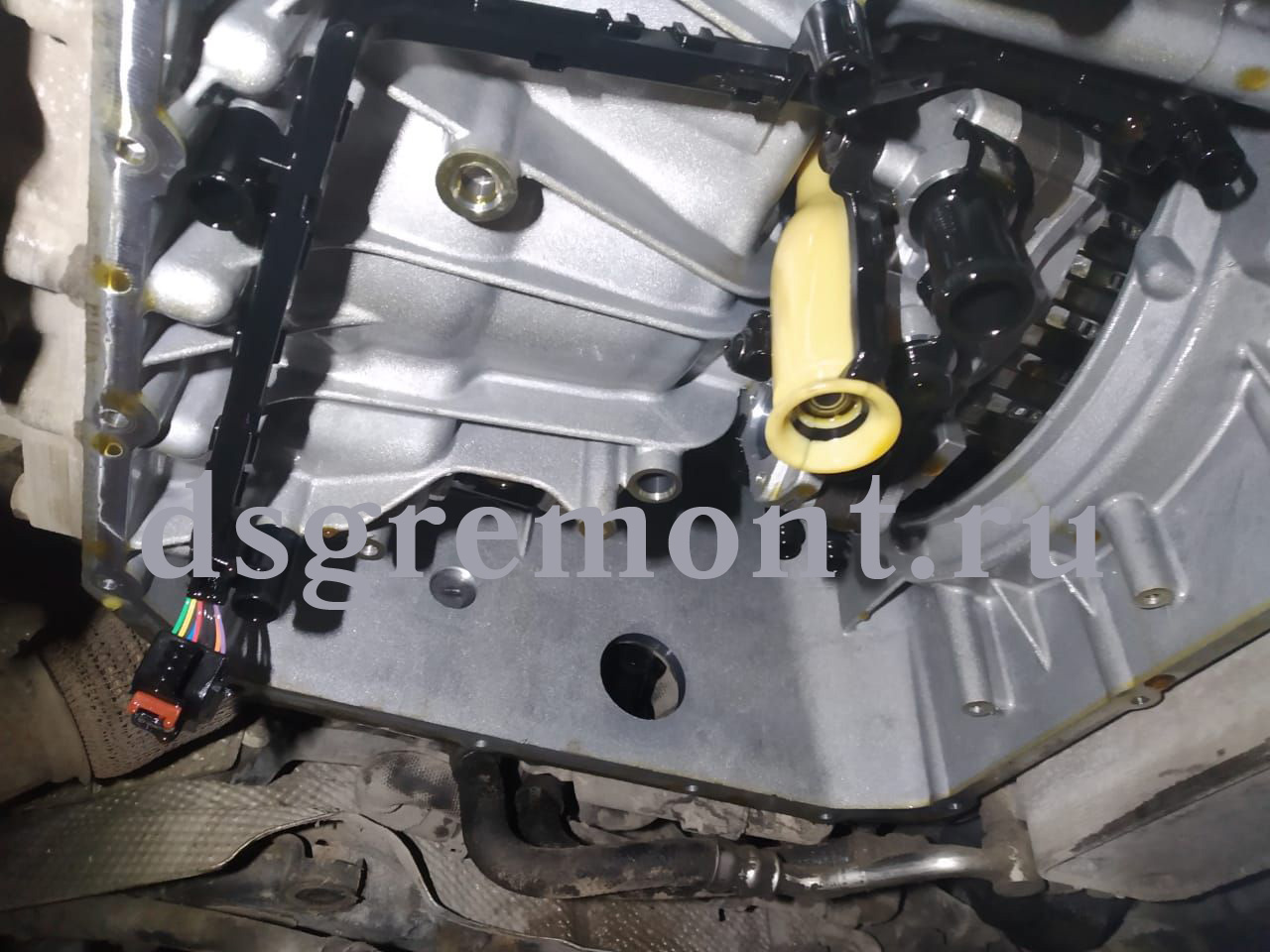

АКПП АУДИ А6 s tronic dsg 7 с демонтированными платами и мехатроником
фото 1
АКПП DSG 7 0B5
со снятыми
мехатроником

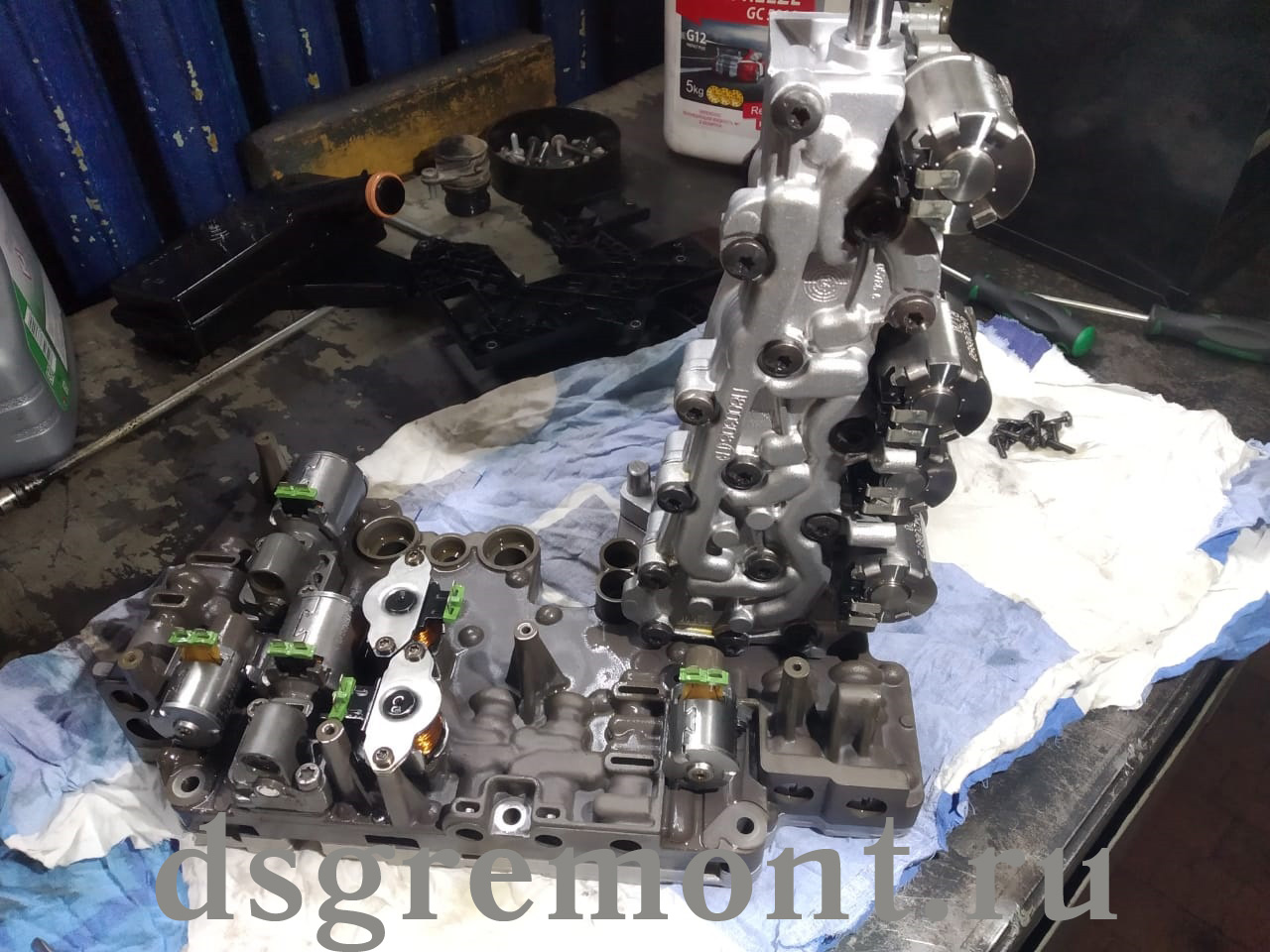

Мехатроник АУДИ А6 s tronic dsg 7 без электрических плат
фото 2
СНЯТЫЙ
БЛОК DSG 7
МЕХАТРОНИКА
Ауди А6 без плат

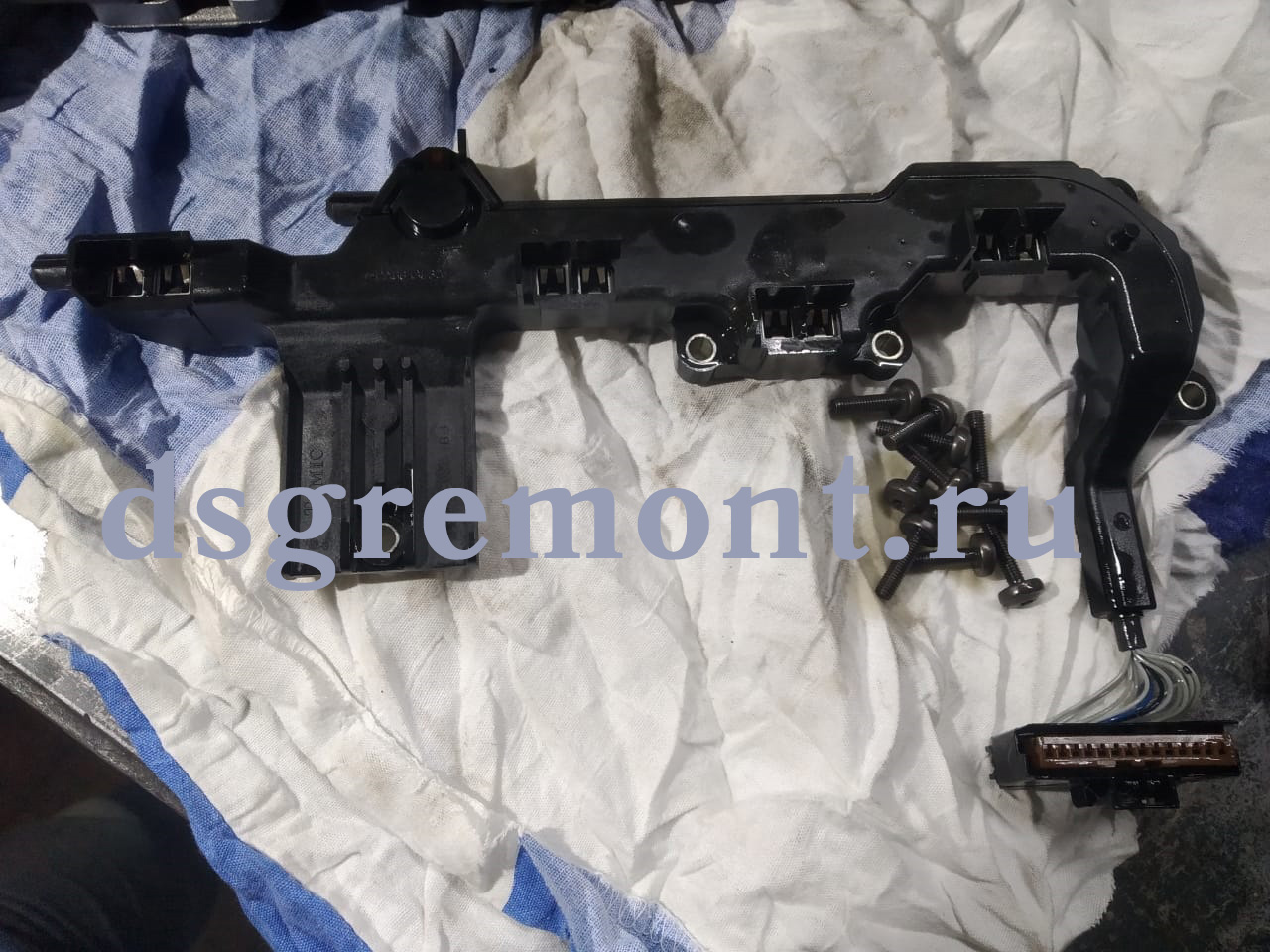

Электроплаты мехатроника АУДИ А6 s tronic dsg 7
фото 3
СНЯТЫЕ
ЭЛЕКТРОПЛАТЫ
МЕХАТРОНИКА
Ауди DSG 7

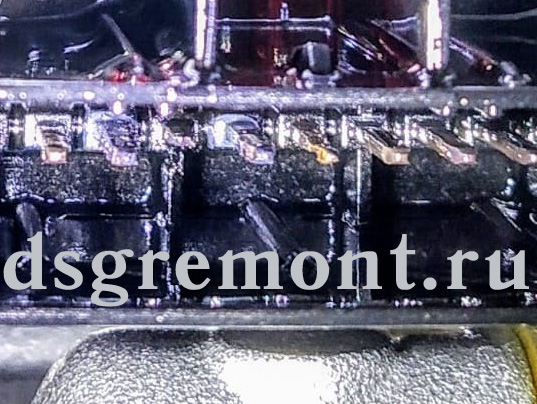

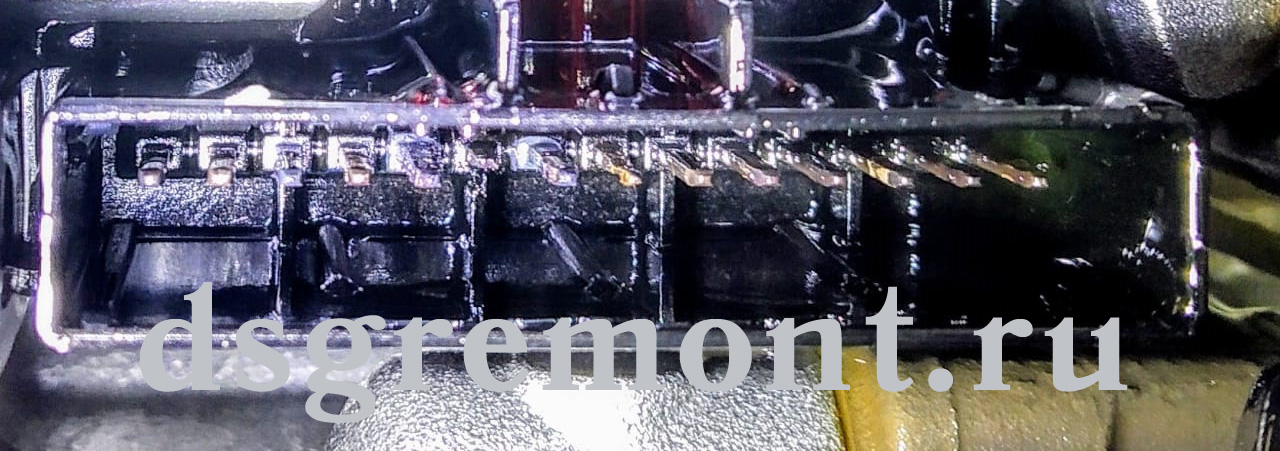

Повреждённые контакты на блоке управления АУДИ А6 s tronic dsg 7
фото 4
ПОВРЕЖДЁННЫЕ
КОНТАКТЫ
НА БЛОКЕ
УПРАВЛЕНИЯ

Для устранения неисправности было принято решение заменить электрические разъёмы блока управления мехатроника. Так как электрические разъёмы является частью блока управления мы использовали б/у блок донор, от которого мы отпаяли разъёмы и припаяли на сломанный блок мехатроника.

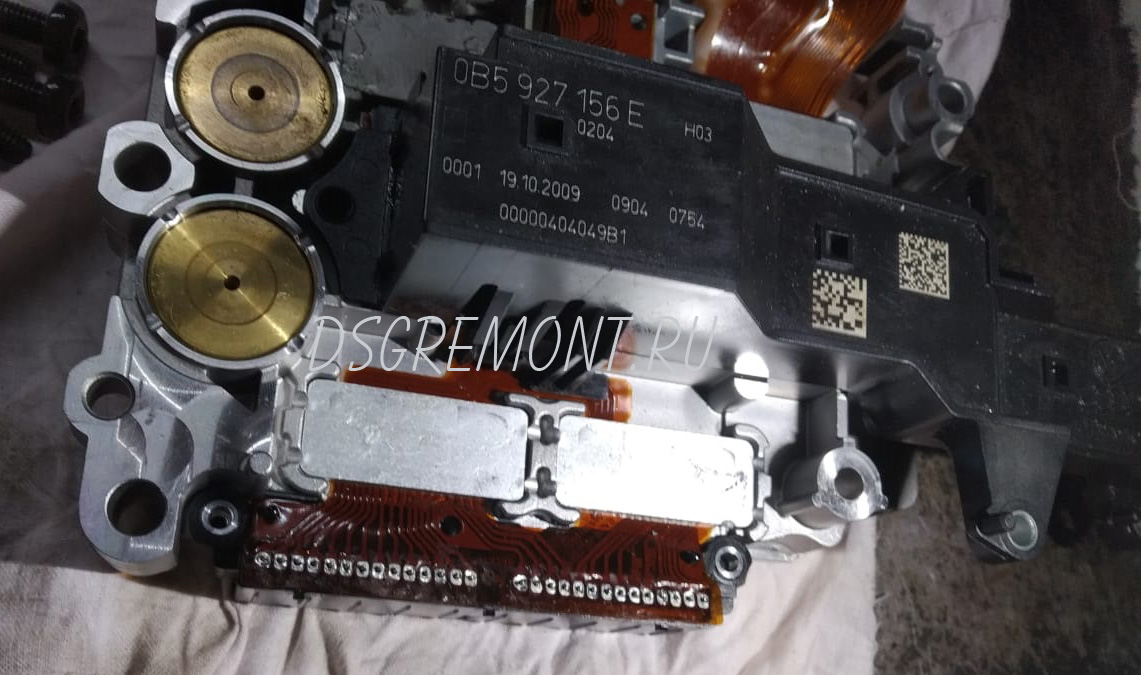

ОТПАЯННЫЕ ПОВРЕЖДЕННЫЕ РАЗЪЕМЫ БЛОКА МЕХАТРОНИКА DSG7отпаянные
поврежденные
разъемы блока
мехатроника dsg7

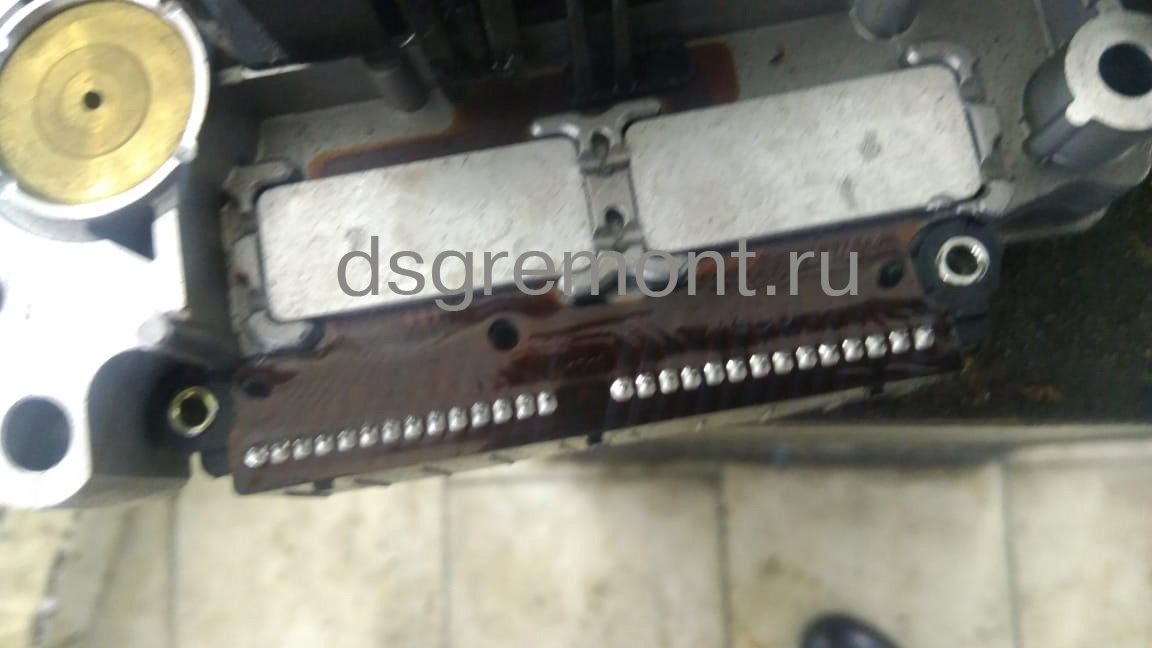

Б/у разъем блока Мехатроника dsg 7 Ауди А6.ОТПАИВАЕМ
КЛЕММЫ
ОТ РАЗЪЁМА
ПЛАТЫ - ДОНОРА

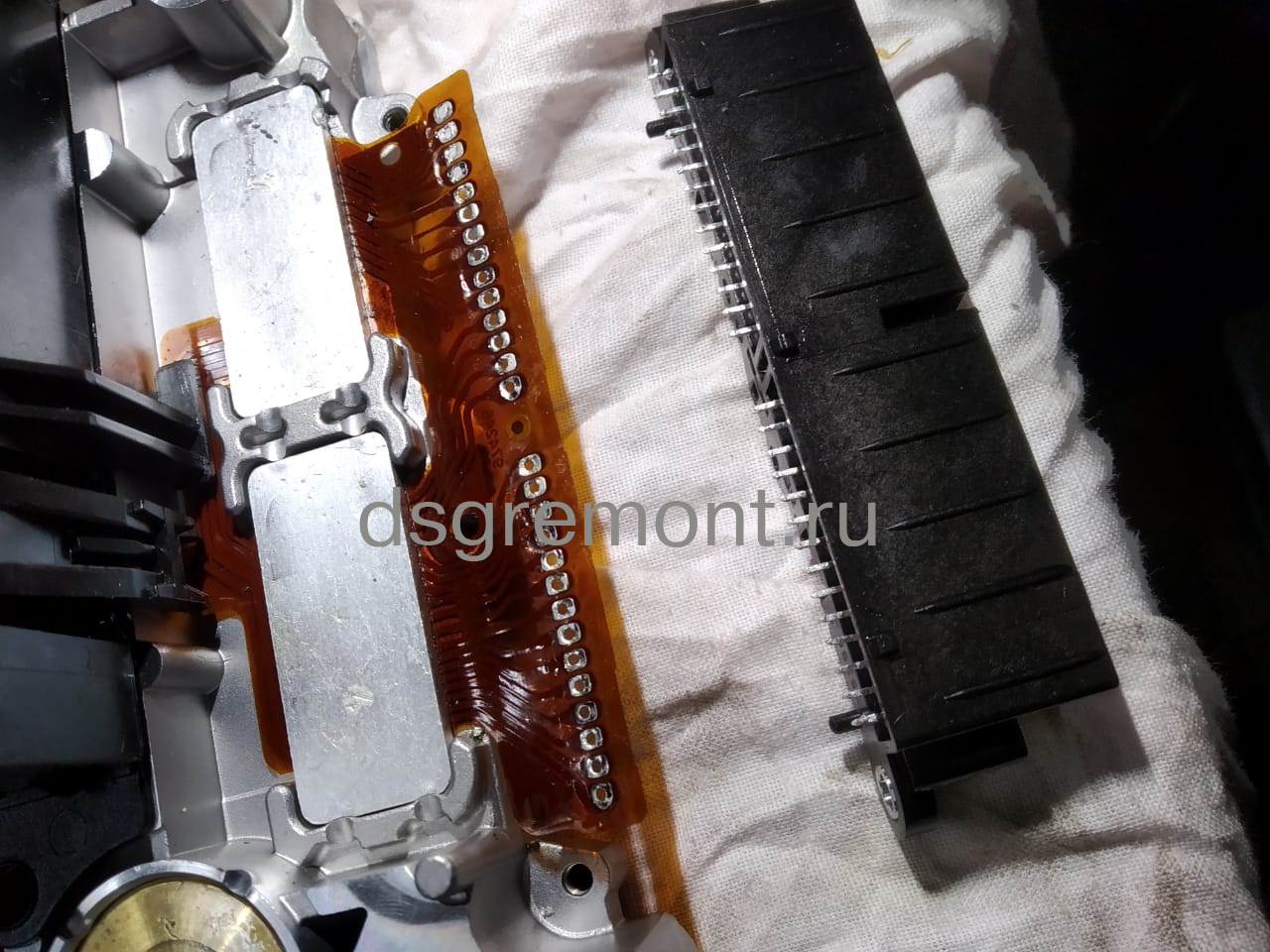

припаиваем б/у разъёмы к плате мехатроника DSG 7ПРИПАЕВАЕМ
Б/У РАЗЪЁМ
К МЕХАТРОНИКУ
АУДИ DSG 7

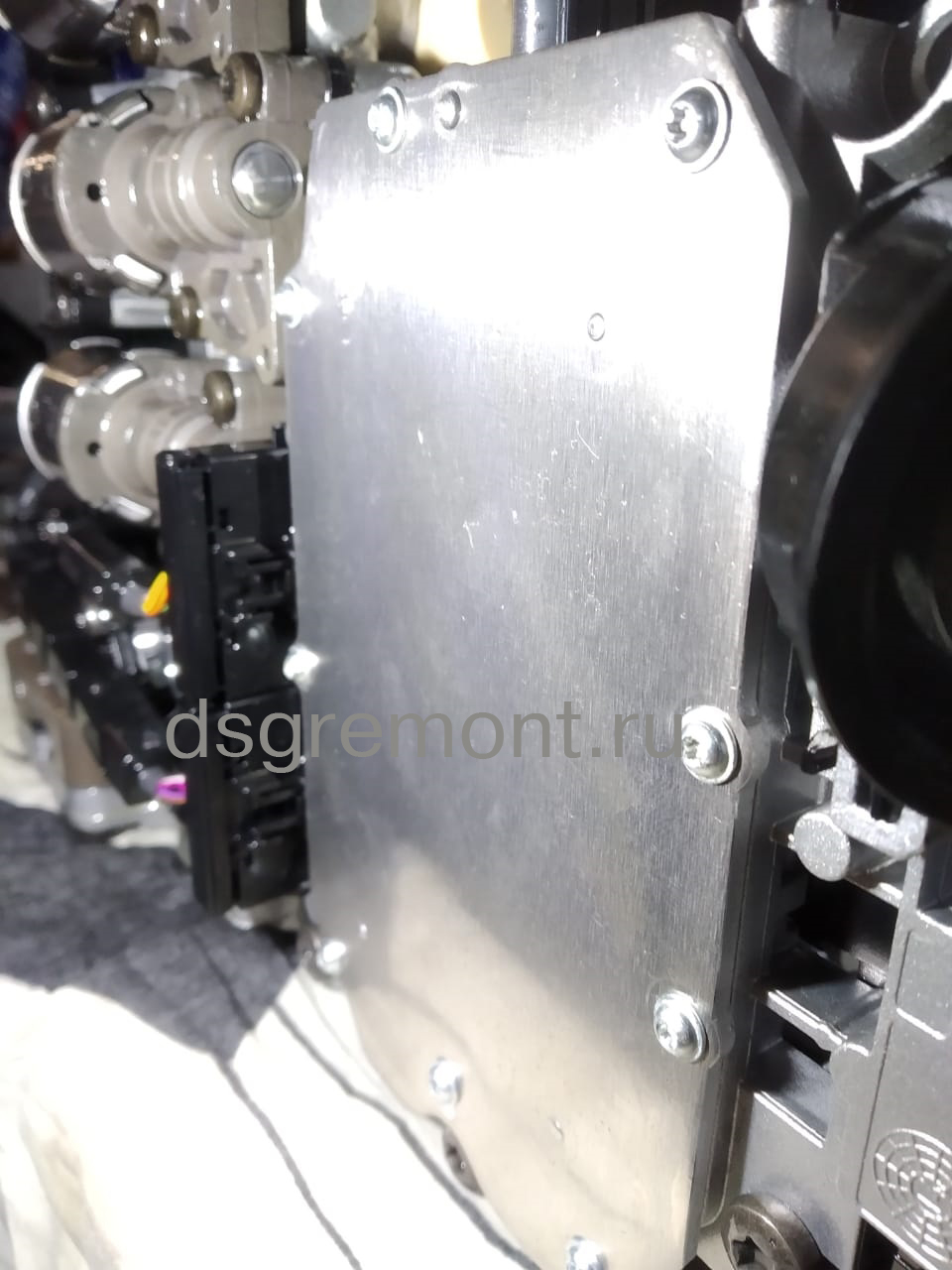

Выполнен ремонт мехатроника DSG 7 Ауди А6ВЫПОЛНЕН
РЕМОНТ БЛОКА
МЕХАТРОНИКА
DSG 7 АУДИ A6

Можно было просто заменить блок мехатроника, но тогда бы потребовалось проведение дополнительной процедуры - "снятие защиты компонентов" (искусственно созданная сложность заводом изготовителем в противоугонных целях), которая несёт более существенные затраты, чем перепайка разъёмов.

В результате ремонта были заменены платы и отремонтирован электронный блок управления мехатроника. Наиболее вероятной причиной повреждения разъёмов блока управления была длительная стоянка автомобиля либо не регулярная замена масла в коробке DSG. Масло имеет антикоррозионные свойства, но по мере эксплуатации эти свойства утрачиваются. Поэтому становится понятна важность регулярной замены масла в коробке ДСГ. Завод рекомендует менять масло каждые 60000 км., мы рекомендуем выполнять замену масла через каждые 40000 км.

ОБОСНОВАНИЕ НАШЕГО РЕМОНТА МЕХАТРОНИКА DSG 7

Платы мехатроника передают управляющие сигналы от блока управления на управляющие электромагнитные клапаны. Так как в результате коррозии были повреждены контакты электрических плат и контакты в блоке управления, мы восстановили токопроводящие контакты на блоке и заменили платы (т.к. на них контакты отремонтировать не представлялось возможным) и отремонтировали блок управления мехатроника DSG 7.

Так как блок управления не видел клапаны, мы заменили платы. Но казалось бы зря, ведь дело в разъёме? Однако не зря. Так как ответные контакты плат, так же повреждены, как и контакты блока. Те отсутствующие "ножки" оторвались и остались в соответствующем разъёме платы, и в нем такие же последствия коррозии. Поэтому, выполняя ремонт DSG 7 избежать замены плат не удалось бы.

ЦЕНА РЕМОНТА МЕХАТРОНИКА DSG 7

Работы:
• компьютерная диагностика - 1500 руб.
• замена ремкомплекта ДСГ - 10000 руб.
• ремонт электронного блока управления мехатроника DSG - 5000 руб.
Итого по работам: 16500 руб.


Расходные материалы:
• ремкомплект ДСГ - 22500 руб.
• масло для ДСГ 7 л. - 6650 руб.
• прокладка поддона ДСГ - 1200 руб.
• фильтр ДСГ магистральный - 750 руб.
• кольцо крышки корпуса магистрального фильтра ДСГ - 200 руб.
• фильтр ДСГ внутренний - 2950 руб.
• комплект трубок маслопровода с уплотнительными кольцами - 3700 руб.
Итого по деталям: 37950 руб.

Итого к оплате: 54450 руб.
